集微网报道 ，纵观海内整个半导体工业链 ，封测无疑是最“拿得脱手”的一项。

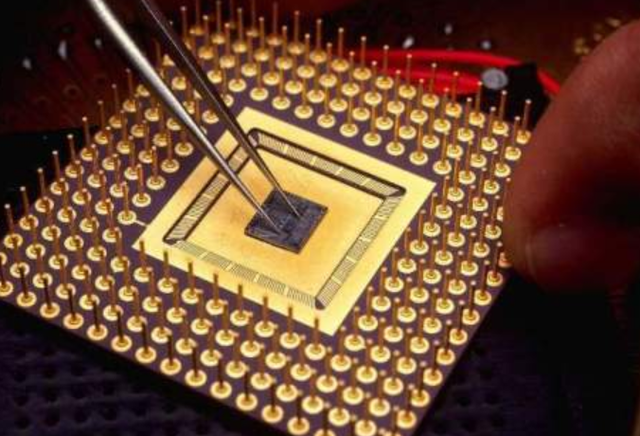

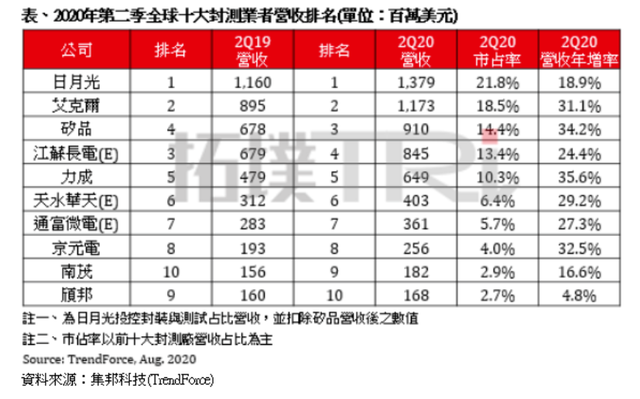

拓璞工业研究2020年全球十大封测企业营收前十名榜单显示 ，大陆企业已独吞三家：江苏长电、天水华天和通富微电。这三家厂商在BGA、WLCSP、Bumping、FC、TSV、SiP等领域结构完善 ，手艺水平和谋划规模已不输国际大厂。
这样的效果为半导体工业突破现阶段困局 ，提供了可资借鉴的履历。那么 ，它们的乐成事实源自那里？
封测工业的突破绝非无意
可以一定的是 ，任何工业的任何一次乐成都绝非出自无意 ，从中国大陆封测工业的乐成来看 ，天时、地利、人和缺一不可。回首历史 ，大陆为了争取在封测工业的一席之地 ，政府、企业接纳了种种可以实验的方法。
一方面 ，在工业升级的大时代配景下 ，我国消耗电子工业崛起 ，客观上发动了上游电子产品需求的提升以及对芯片体积、功耗等更高的要求 ，这是推动大陆工业链实现突破的最主要动力。
凭证中国半导体行业协会的数据 ，我国封测产品中先进封装手艺占比由2008年的缺乏5%快速增添到2018年的凌驾30% ，同时 ，种种封装企业之间的良性竞争也为行业的稳步康健生长涤讪了基础。这可谓是大陆封测工业生长的“天时地利”。
另一方面 ，封测工业的生长也离不开“人”的推行动用。2014年之前 ，中国大陆的芯片封测手艺主要入口于中国台湾、马来西亚等地。2014年最先 ，中国大陆全力进攻半导体封测工业 ，出台了数项重大政策落地 ，为企业提供了难堪的资金支持 ，其中《国家集成电路工业生长推进纲要》的落地以及国家集成电路工业投资基金项目的开展 ，推动了海内龙头企业陆续启动扩产、收购、重组 ，发动了整个集成电路工业的大整合 ，同时也让海内封测企业也加速了国际化历程。
时代 ，长电科技主导收购了星科金朋；华天科技收购了美国 FCI；通富微电收购了苏州AMD和马来西亚槟城AMD各85%股权；同方国芯认购台湾力成和南茂增发股份后获得两家公司各25%股份。经由了一系列的合纵连横之后 ，中国封装企业手艺大幅提升并且获得了海内外芯片设计厂商以及制造厂商的认可。
除此之外 ，工业工程师数目的日益增多 ，是推动封测行业生长的源头所在。

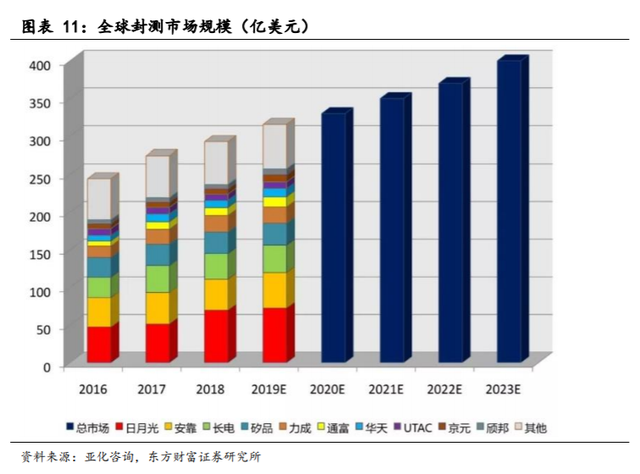

可以说 ，在多重因素的推动下 ，封测工业作为国产替换先锋 ，取得了长足的前进 ，我国封测企业全球市场份额占比已经从2016年的14%提升至2019年的28%。凭证Gartner统计 ，2019年全球封测市场规模凌驾300亿美元 ，中国大陆已与中国台湾、美国三足鼎峙。
图源：东方财产证券
乐成不可复制 ，半导体工业尚待破局
“中兴事务”、“华为事务”以及一系列后续的制裁 ，让中国半导体工业生长之路瞬间充满荆棘 ，但这也让海内半导体工业坚定了“国产替换”的刻意。
然而 ，现实是除了封测工业 ，其它半导体工业自给率还较量低。就以半导体装备为例 ，数据显示 ，中国大陆芯片制造现在仅占全球份额的10%左右 ，而更上游装备的市场份额则更低 ，其中半导体装备的全球市场份额只有2% ，装备自给率不凌驾10% ，装备要害零部件的全球市场份额靠近于0。另外 ，IC设计和电路板设计最上游、最高端的EDA软件领域 ，国产化率也仅为个位数。
那么 ，封测工业的乐成能否复制到工业链其他环节？着实不然。首先 ，相关于其他环节 ，封测行业手艺壁垒和国际限制较少。半导体封装行业是集成电路工业链三层结构中手艺要求最低 ，同时也是劳动力最麋集的一个领域 ，最适合中国企业借助于相对较低的劳动力优势去切入的半导体工业的 ，因此我国将封测行业作为国产替换的第一步。
反观其它领域 ，好比芯片设计 ，其拥有极高的手艺壁垒 ，整体属于手艺、知识和人才麋集工业 ，需要长时间的手艺积累和履历沉淀。中国集成电路工业起步较晚 ，在芯片设计领域的履历匮乏 ，导致中国芯片设计工业落伍。其次 ，中国集成电路工业高端人才供应缺乏也是导致中国芯片设计工业落伍的缘故原由。而晶圆制造行业 ，一方面手艺更新换代历程加速 ，另一方面临资金、手艺的要求较高 ，危害较大 ，行业的“马太效应”显着 ，现在新企业进入晶圆制造行业的难度一直增大。
云云 ，海内半导体工业就只剩气馁了吗？虽然“乐成不可复制” ，可是乐成的时机永远保存。一方面 ，中国半导体市场辽阔 ，具有强劲动力 ，而这意味着半导体工业链企业将有足够的意愿前进。凭证中国半导体行业协会统计数据 ，上半年 ，我国集成电路工业坚持快速增添 ，工业销售规模达3539亿元 ，同比增添16.1% ，预计整年销售规�？纱�8766亿元 ，同比增添15.92%。
在今年8月份的2020天下半导体大会上 ，赛迪照料副总裁李珂体现 ，从2011年最先 ，中国就已经是全球最大的半导体市场。2019年的数据显示 ，中国半导体市场规模占全球的35% ，是美国的近两倍 ，中国在全球半导体市场当中的份额已经不可撼动。
未来 ，随着人工智能的快速生长 ，以及5G、物联网、节能环保、新能源汽车等战略性新兴工业的推动 ，半导体的需求还将一连增添。
其次 ，国家政策鼎力大举帮助为中国半导体行业创立优异的生长情形。近年来 ，国家各部分相继推出了一系列优惠政策 ，勉励和支持集成电路行业生长。2014年6月 ，工信部宣布《国家集成电路工业生长推进纲要》 ，提出“到2020年 ，集成电路工业与国际先进水平的差别逐步缩小 ，全行业销售收入年均增速凌驾20% ，企业可一连生长能力大幅增强。”2014年10月 ，国家集成电路工业基金建设 ，发动中央和各省投入资金总规模凌驾4000亿人民币。2016年 ，《“十三五”国家战略性新兴工业生长妄想》等多项政策的出台为半导体行业的生长提供了政策包管 ，进一步明确了生长偏向。未来 ，国家相关政策的陆续出台将从战略、资金、专利�；ぁ⑺笆沼呕莸榷喾矫嫱贫氲继逍幸悼到 ⑽裙毯陀行虻纳�。
从感性角度而言 ，美国极限施压下 ，反而加速了行业实现国产替换。中兴、华为的事务“激活”了国产替换的欲望 ，中国逐渐意识到 ，中国的企业要想完全自力于美国生长半导体手艺 ，必需鼎力大举生长国产替换。从工业链的自主性 ，到海内市场的强烈需求 ，国产替换都到了砥砺前行的时刻 ，“哀兵必胜” ，是之谓也。
业内人士以为 ，国产芯片的生长在呈加速态势。在政策鼎力大举推动下 ，芯片工业有很大的国产替换空间 ，整个海内芯片行业市场化生长也同样云云。国务院宣布的相关数据显示 ，中国芯片自给率要在2025年抵达70% ，而2019年我国芯片自给率仅为30%左右。无疑 ，在上述目的的激励下 ，国产半导体未来将迎来大爆发。
结语：“半导体工业不是说砸了钱就会有 ，一定是时间、手艺、人才、工业生态集聚到一定水平才会有。”厦门半导体投资集团总司理王汇联在2020第四届集微半导体峰会的主题峰会中直言。国产替换纵然迫切 ，但这一历程绝非可以一蹴而就的 ，无论何时 ，借鉴履历、练好内功、坚定信心都是实现破局的要害。
以下是海内一些封测企业盘货：
江苏长电：建设于1972年 ，是全球领先的半导体微系统集成和封装测试服务提供商 ，提供全方位的微系统集成一站式服务 ，包括集成电路的系统集成封装设计、手艺开发、产品认证、晶圆中测、晶圆级中道封装测试、系统级封装测试、芯片制品测试并可向天下各地的半导体供应商提供直运。
通过高集成度的晶圆级WLP、2.5D / 3D、系统级（SiP）封装手艺和高性能的Flip Chip和引线互联封装手艺 ，长电科技的产品和手艺涵盖了主流集成电路系统应用。
通富微电：建设于1997年10月 ，拥有Bumping、WLCSP、FC、BGA、SiP等先进封测手艺 ，QFN、QFP、SO等古板封测手艺以及汽车电子产品、MEMS等封测手艺；以及圆片测试、系统测试等测试手艺。公司在海内封测企业中率先实现12英寸28纳米手机处置惩罚器芯片后工序全制程大规模生产 ，包括Bumping、CP、FC、FT、SLT等。
天水华天：建设于2003年12月 ，主要从事半导体集成电路封装测试营业。现在公司集成电路封装产品主要有DIP/SDIP、SOT、SOP、SSOP、TSSOP/ETSSOP、QFP/LQFP/TQFP、QFN/DFN、BGA/LGA、FC、MCM（MCP）、SiP、WLP、TSV、Bumping、MEMS等多个系列 ，产品主要应用于盘算机、网络通讯、消耗电子及智能移动终端、物联网、工业自动化控制、汽车电子等电子整机和智能化领域。
颀中科技：建设于2004年6月 ，是现在海内唯一拥有驱动IC全制程封装测试的公司。主要从事凸块(金凸块)之制造销售并提供后段卷带式薄膜覆晶封装(COF)、玻璃覆晶封装(COG)之服务 ，产品主要应用于LCD驱动IC。
4188云顶集团微封测事业群：4188云顶集团微电子旗下半导体封装测试代工平台 ，整合了原4188云顶集团安盛、4188云顶集团赛美科、4188云顶集团矽磐的封装和测试资源 ，主要为海内外无芯片制造工厂的半导体公司提供种种封装测试代工营业。主要营业种类有半导体晶圆测试（CP）、古板IC封装、功率器件封装（FLIPCHIP工艺）、大功率�？榉庾埃↖PM）、先进面板封装（PLP）、硅麦、光耦传感器封装、制品测试等一站式营业。
甬矽电子：建设于2017年11月 ，现在主要从事集成电路中高端封测营业 ，其手艺和产品偏向定位是以我国现在基本空缺或市场占有率极低的高端先进手艺和产品为主 ，智能手机、平板电脑、可衣着电子、物联网、智能家居 ，数字电视、安防监控、5G、人工智能、网络通讯、云盘算、大数据处置惩罚及贮存等集成电路应用为主要目的市场。
苏州晶方：建设于2005年6月 ， 主要专注于传感器领域的封装测试营业 ，同时具备8英寸、12英寸晶圆级芯片尺寸封装手艺规模量产封装能力。其CMOS影像传感器晶圆级封装手艺 ，彻底改变了封装的天下 ，使高性能 ，小型化的手机相机�？槌晌赡�。
池州华宇：建设于2014年10月 ，主要从事大规模集成电路先进封装设计、封装测试、半导体装备与质料等高端电子信息制造业。自主开发完成了铜线工艺、PPF 工艺、3D 堆叠封装手艺、多芯片MCM 封装手艺、带散热片工艺、SIP多芯片封装手艺、霍尔IC芯片及封装测试等科技研发攻关项目 ，各项工艺已抵达国际先举行业集成电路封装测试的较高水平。
苏州科阳：建设于2013年 ，专注于晶圆级先进封装和测试手艺的开发和运用 ，封装测试产品包括CIS 、指纹识别芯片、安防监控车载、MEMS、WLCSP等5大系列100多个品种 ，集成电路年封装能力抵达15万片8英寸晶圆。
利杨芯片：建设于2010年2月 ，专业从事半导体后段加工工序。包括集成电路制造中的晶圆测试、晶圆减薄、晶圆切割、制品检测和IC编带等一站式服务。并且提供集成电路测试软件开发、芯片测试剖析、Load Board的制作以及MPW工程批验证和Probe Card制作等相关配套服务。
